Расчёт дома методом конечных элементов — от фундамента до крыши за один вечер
Задайте стены, проёмы, фундамент (плиту, ленту или сваи), перекрытия и крышу — программа соберёт пространственную модель, рассчитает её МКЭ, проверит основание и конструкции по СП и выдаст отчёт о расчёте и чертежи фундаментов КЖ в PDF.
Частный дом рассчитывают «по аналогии», а потом трескаются стены и лента
Для жилого дома большой расчётный комплекс избыточен и дорог, а ручной расчёт не видит совместной работы конструкций. В итоге фундамент назначают с запасом «на глаз» — или без него.
Ручной расчёт не видит здание целиком
Ленту считают как балку на упругом основании без стен, плиту — без жёсткости коробки. Перераспределение нагрузок и неравномерные осадки остаются за кадром.
Универсальный комплекс — долго и дорого
Освоение, подготовка модели и обработка результатов занимают дни, а лицензия окупается только на крупных объектах.
Документы отнимают больше, чем расчёт
Пояснительную записку, схемы армирования, спецификации и ведомость расхода стали собирают вручную — и пересобирают после каждой правки.
Заказчику нужно обоснование
Экспертиза, банк или придирчивый заказчик просят показать расчёт: почему плита 250, почему шаг свай 1,5 м, где проверка осадки.
Всё, что нужно для расчёта жилого дома, — в одной программе
Конструктор выбирает схему, программа делает рутину: сетку конечных элементов, сочетания нагрузок, проверки, армирование и документы.

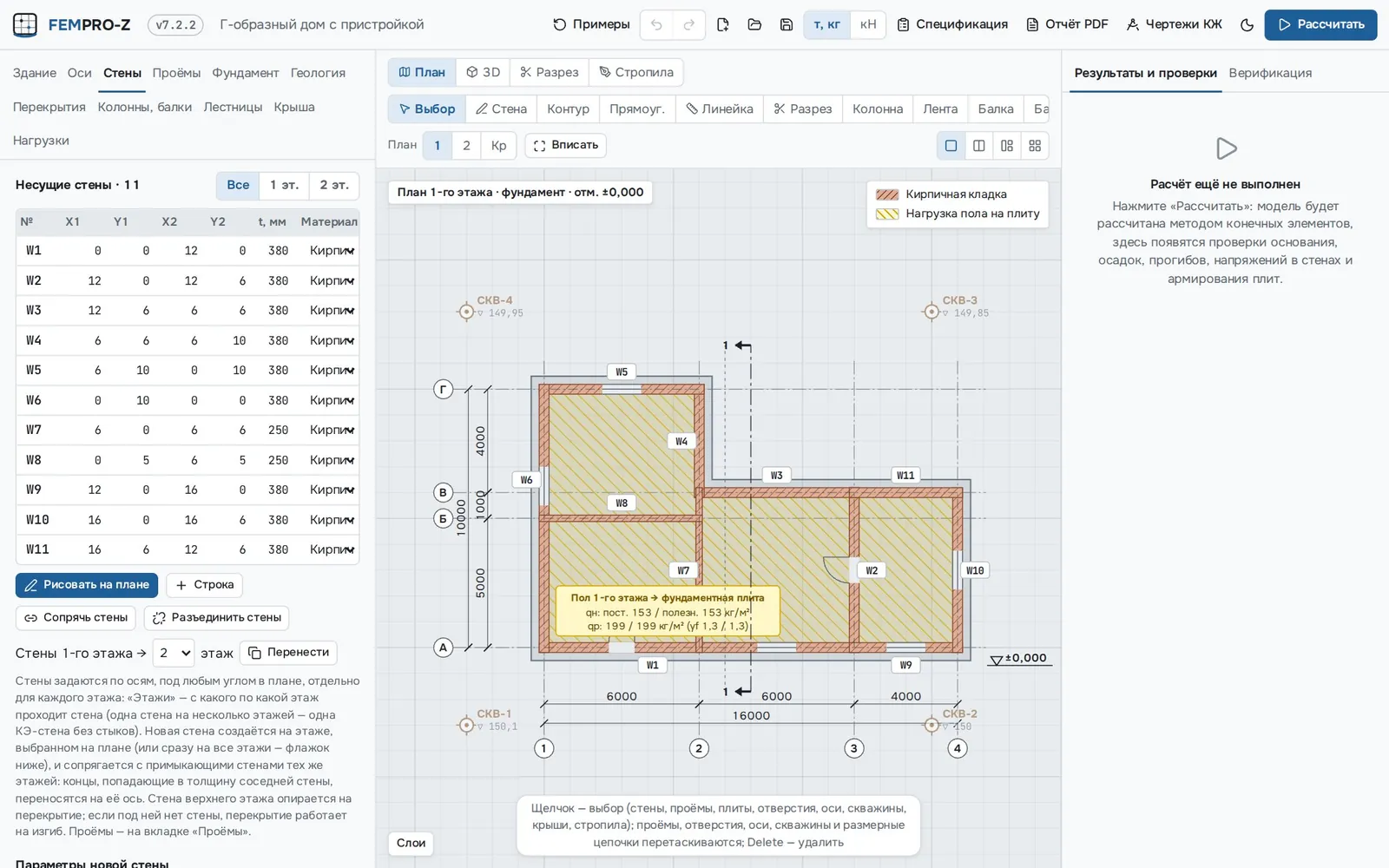

Ввод здания на плане — как в чертеже
Координационные оси, стены по осям под любым углом, проёмы и перемычки, этажи и подвал. Стены рисуются мышью или задаются таблицей, сопрягаются в узлах автоматически.
- оси, стены разной толщины и материала (кирпич, газобетон, ЖБ), этажность для каждой стены
- проёмы с перемычками трёх типов — подбор по нагрузке
- перекрытия и покрытие по контурам, отверстия в плитах, разные отметки
- колонны и балки (ЖБ, сталь, дерево), монолитные лестницы
- отмена и повтор действий, подсказки и проверка ошибок ввода

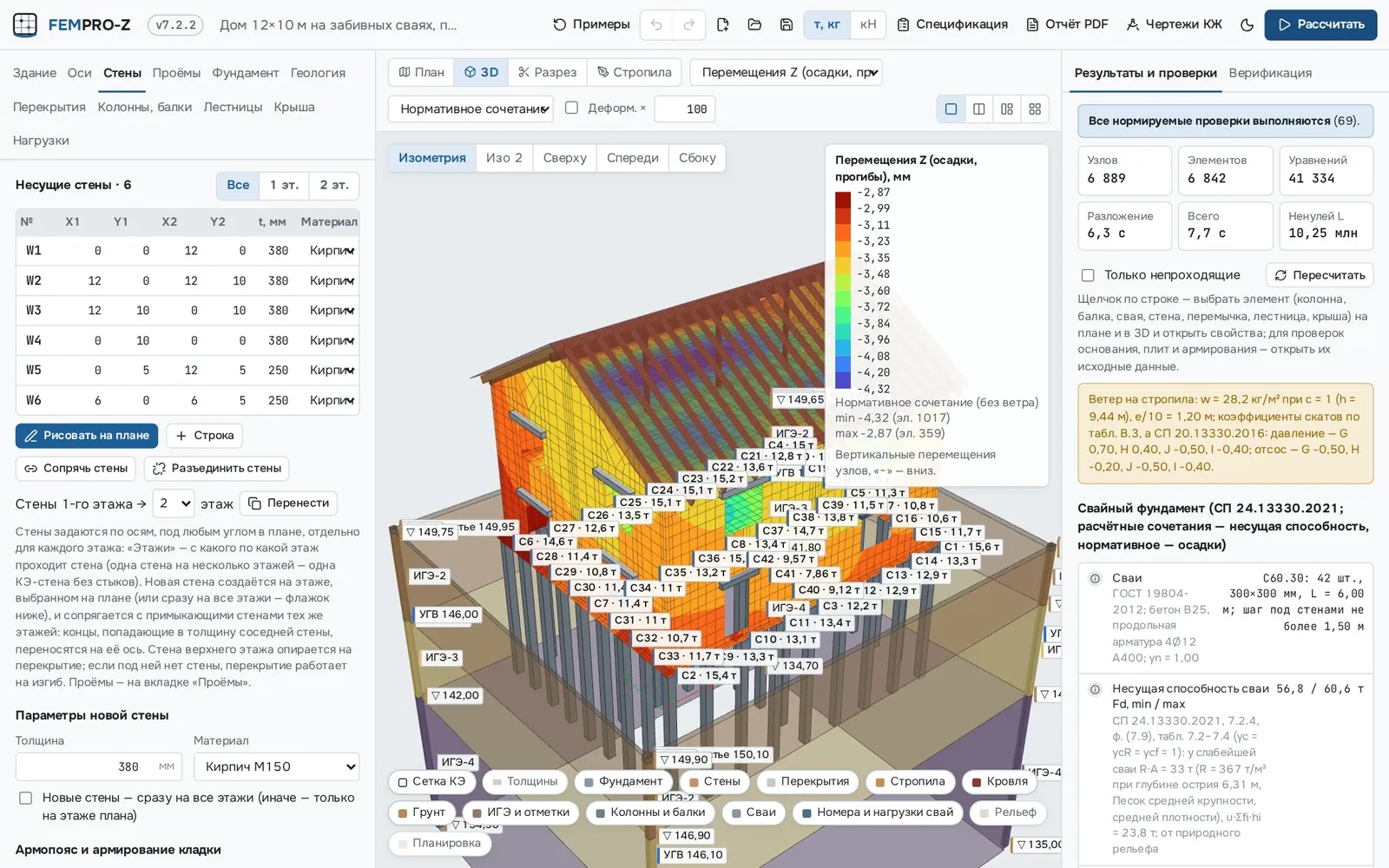

Фундамент любого типа: плита, лента, сваи
Плитный и ленточный фундамент работают как плита на упругом основании, коэффициенты постели C1 и C2 вычисляются по геологии. Свайный — забивные ЖБ сваи по ГОСТ 19804 под стенами и колоннами с ростверком.
- геология по скважинам: слои ИГЭ, уровень грунтовых вод, рельеф
- давление под подошвой, краевые давления и отрыв — СП 22.13330

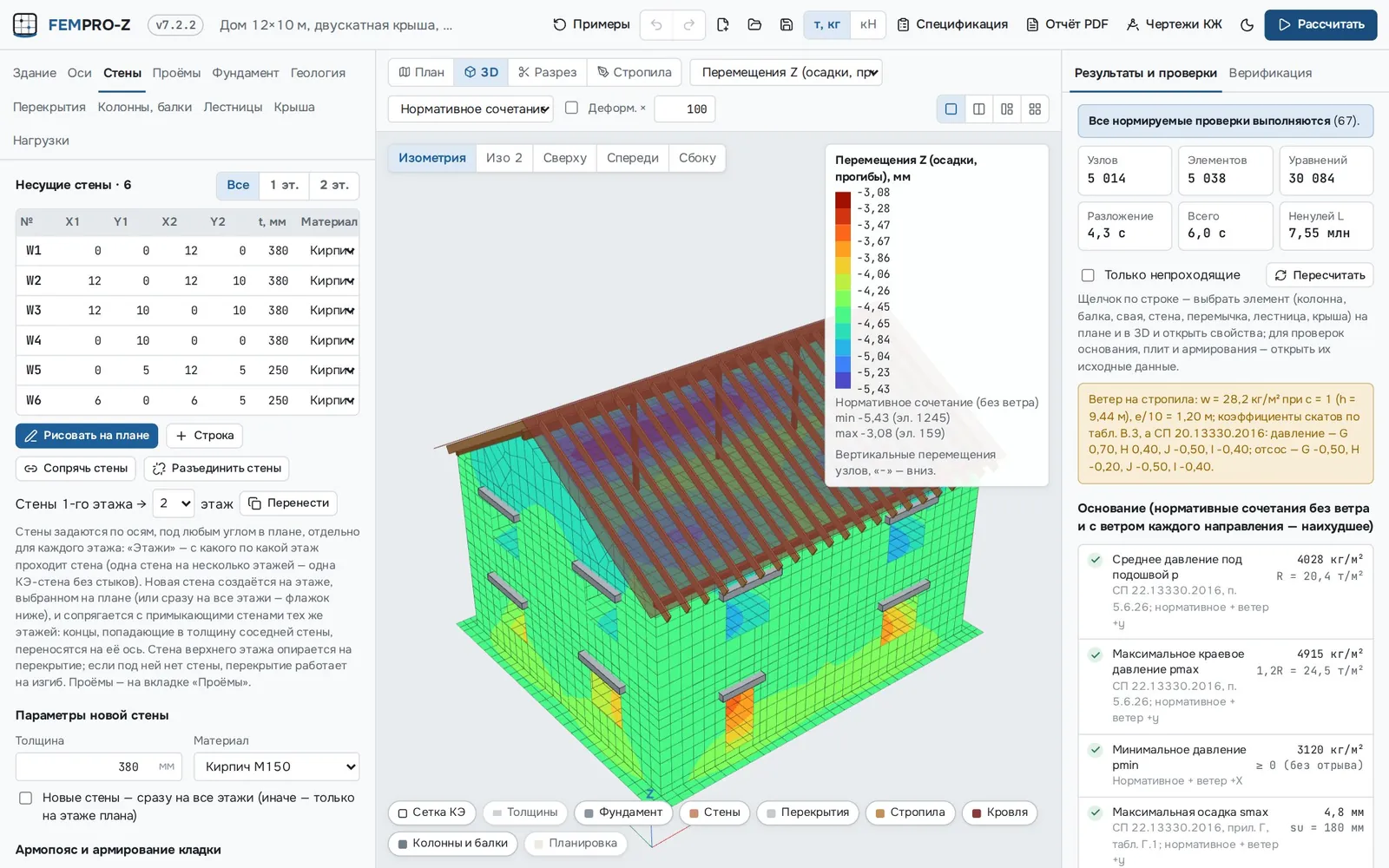

- осадка методом послойного суммирования, в том числе с подвалом
- несущая способность и подбор шага и длины свай — СП 24.13330
- перепады отметок подошвы в любом месте, подвал с плитой и стенами

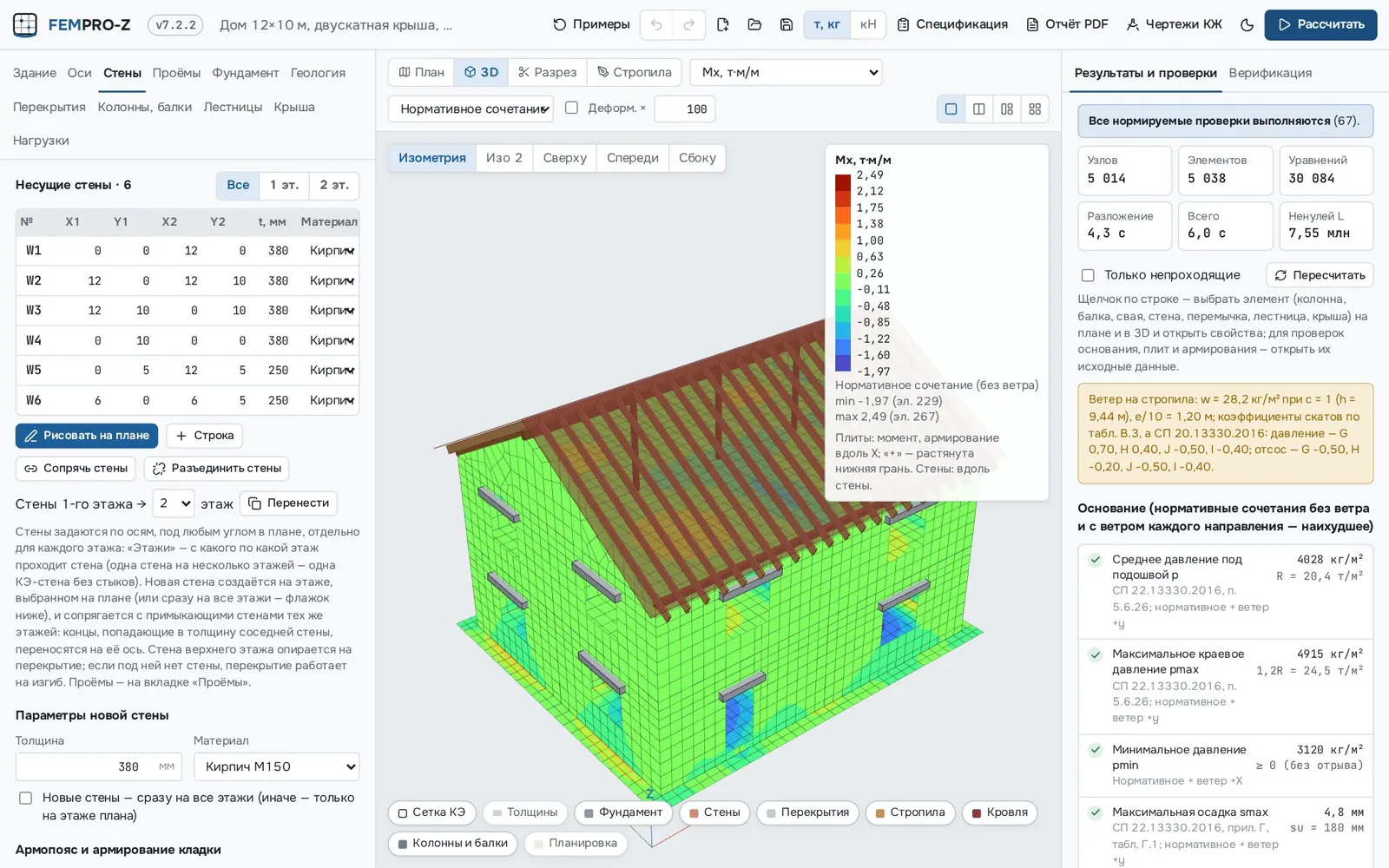

Настоящий пространственный расчёт МКЭ
Стены и плиты — оболочки, колонны, балки и стропила — стержни. Нагрузки собираются автоматически: собственный вес, полы и перегородки, полезная, снеговая с учётом уклона и ветровая по направлениям.
- сочетания нагрузок, огибающие, нормативные и расчётные значения — СП 20.13330
- изополя перемещений, моментов, поперечных сил и напряжений, деформированная схема
- армирование плит и фундамента с подбором диаметров — СП 63.13330
- прочность кладки стен — СП 15.13330
- вкладка «Верификация»: сравнение с аналитическими решениями

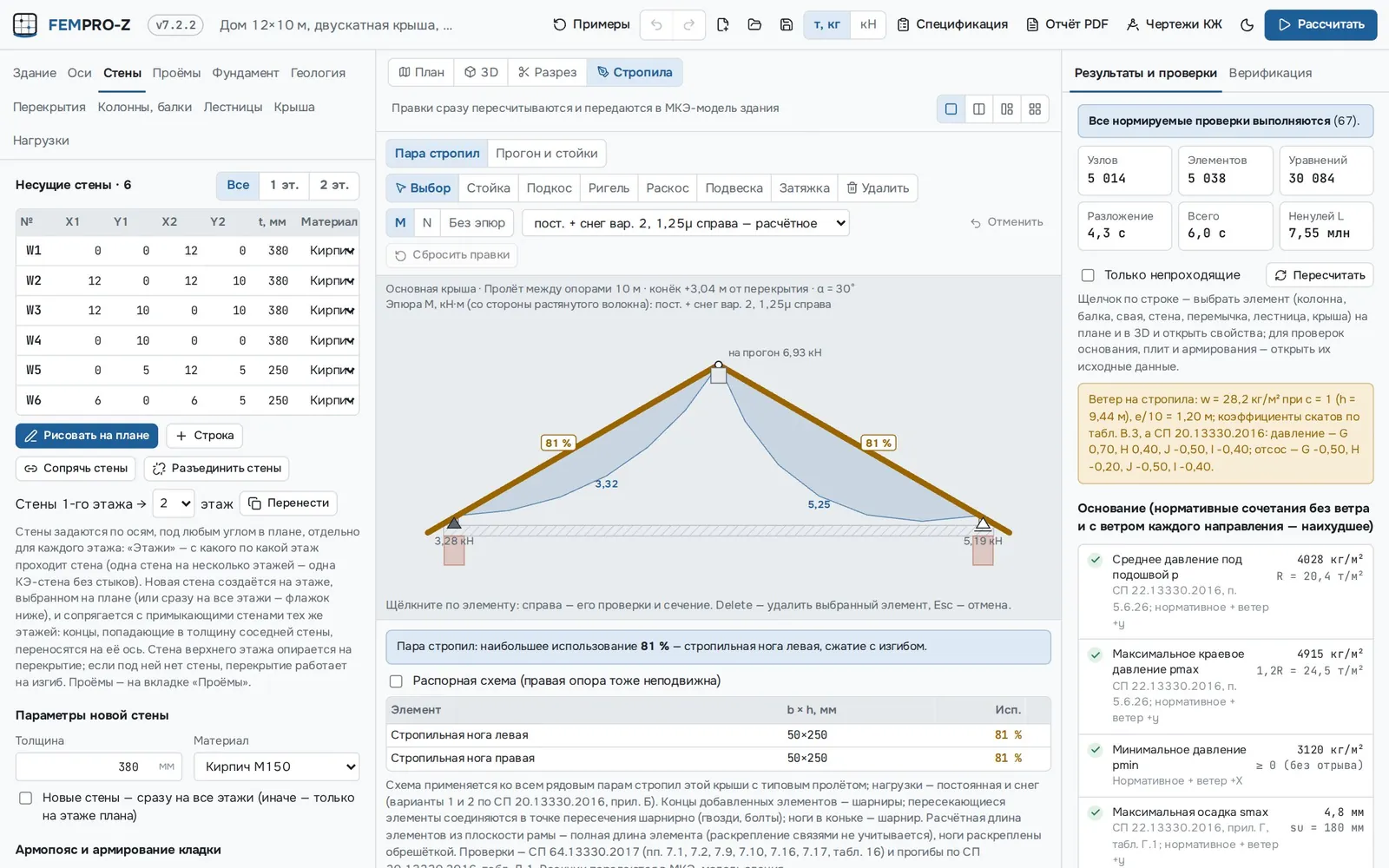

Крыши: плоская плита или стропильная система
Плоское ЖБ покрытие по контуру стен, скатные крыши — односкатная, двускатная, вальмовая, Г-образная по стенам. Деревянные стропила с подбором сечений или монолитные ЖБ скаты.
- стропила, подкосы, ригели, мауэрлат — проверки по СП 64.13330
- снег с учётом уклона скатов и смещённого конька, ветер на скаты
- чердачное или мансардное перекрытие, фронтоны, карнизный вынос

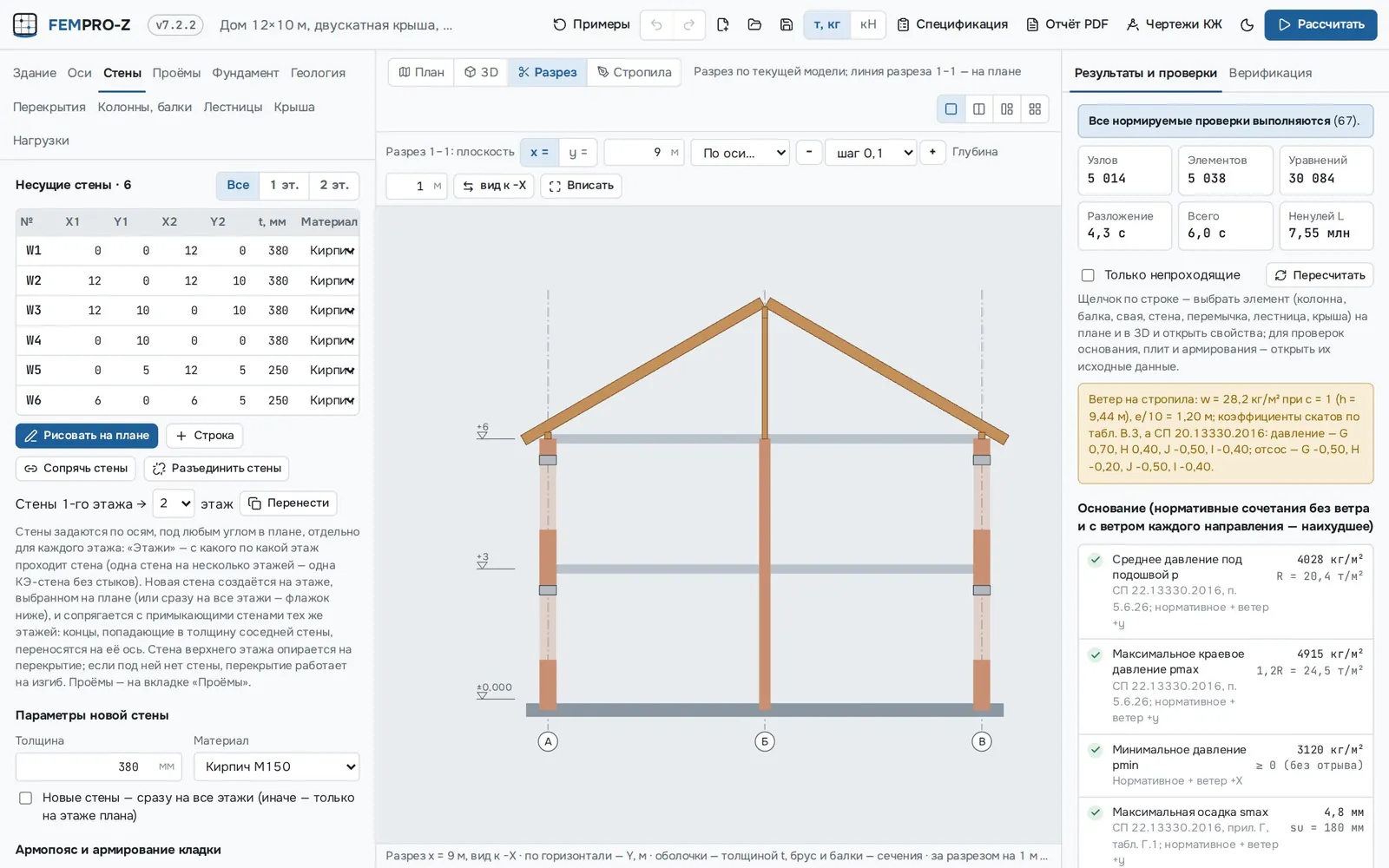

- разрез здания с отметками, вид стропильной системы
Отчёт о расчёте и чертежи КЖ — одной кнопкой
После расчёта программа собирает документы по тем же данным, что и модель. Правка модели — новый расчёт — новые документы, без ручной пересборки.

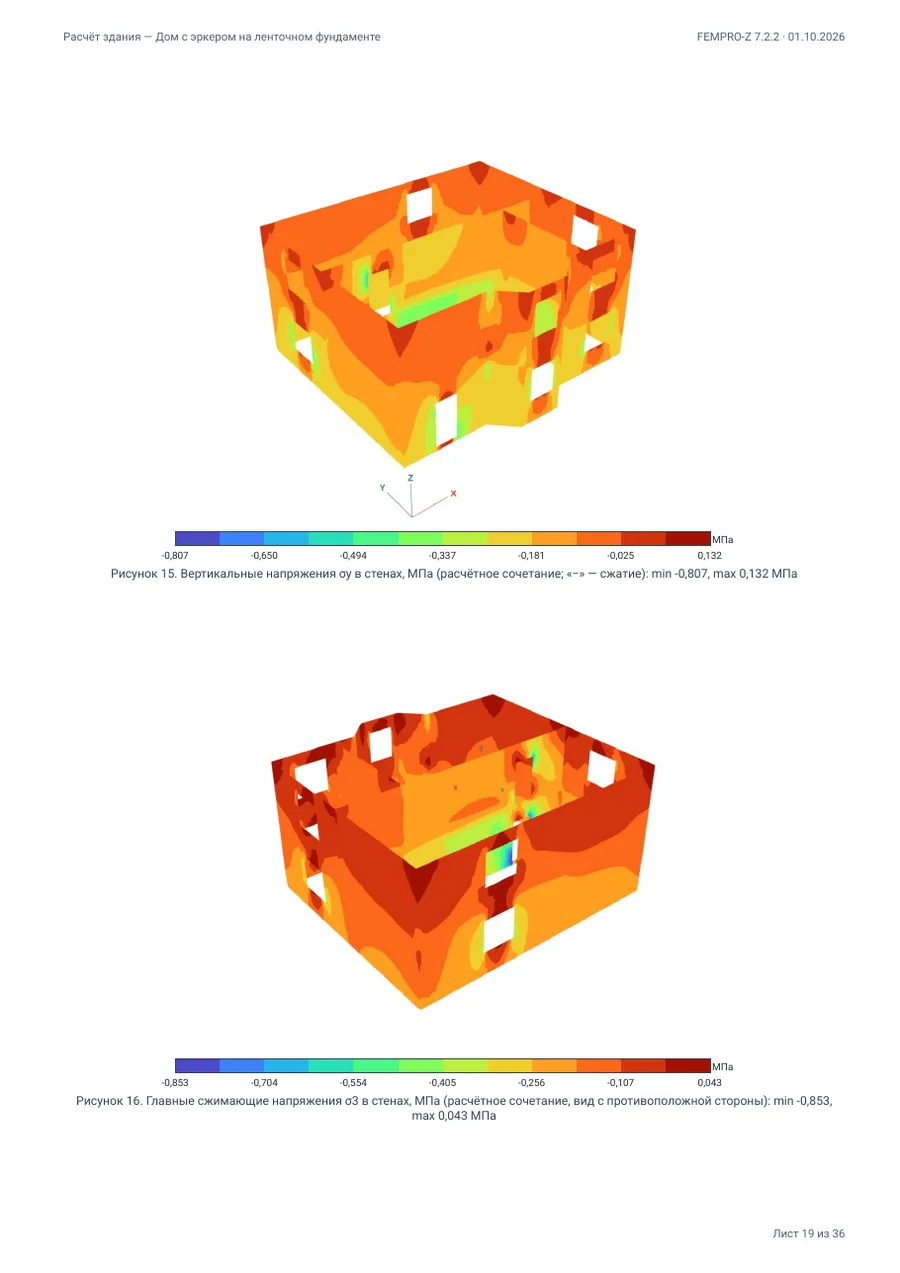

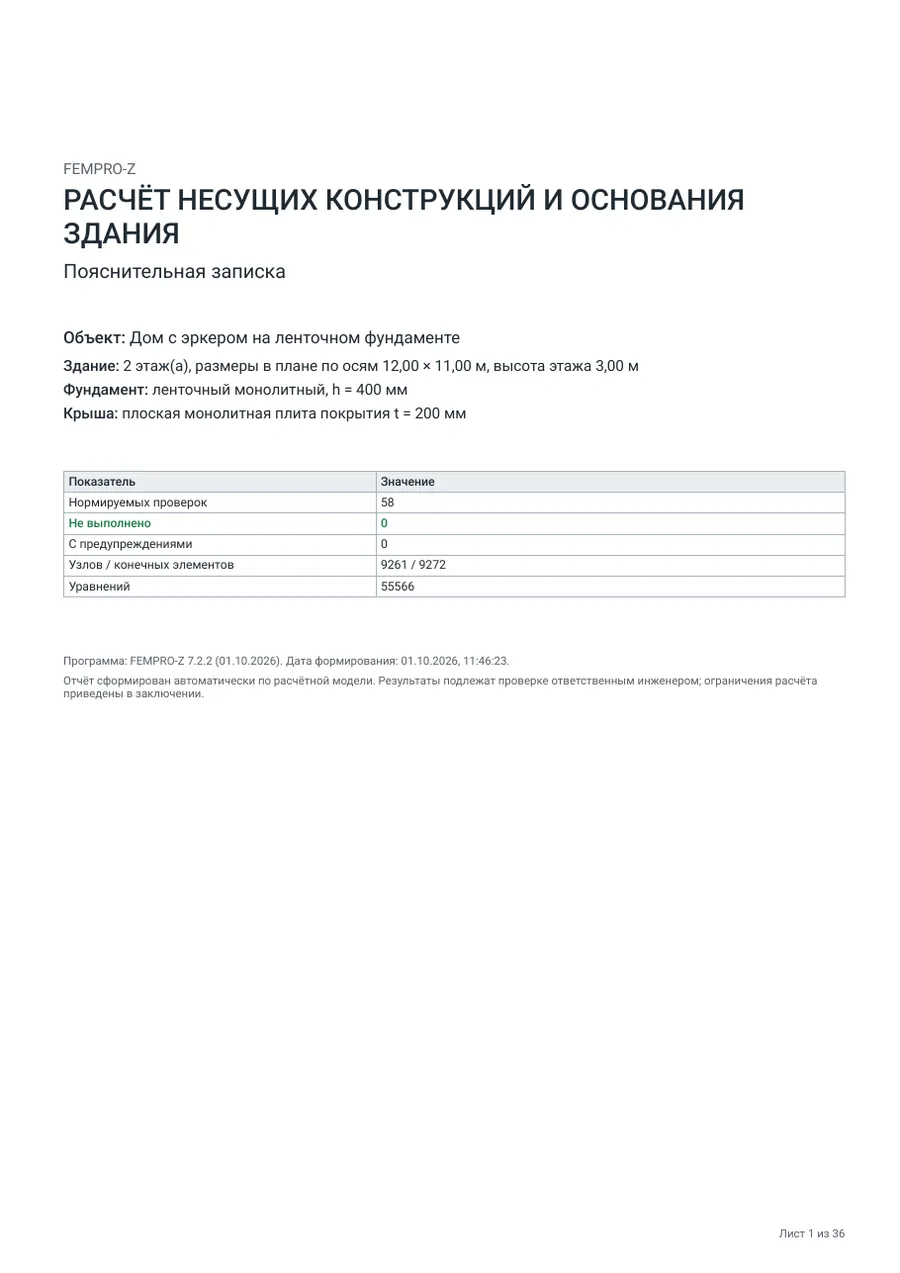

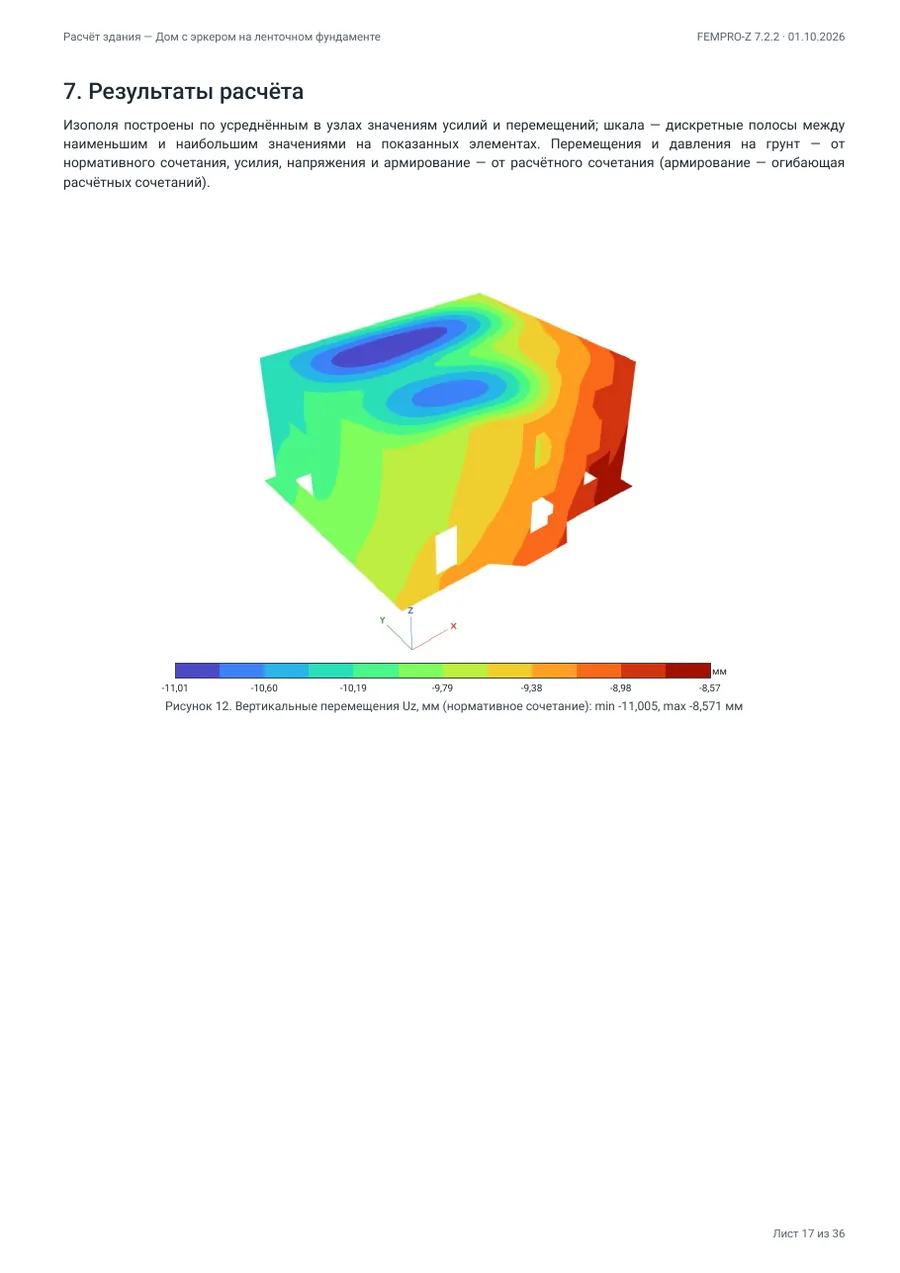

Пояснительная записка в PDF
Документ на 30–40 страниц с содержанием и колонтитулами: исходные данные, нормативная база со ссылками на тексты документов, методика расчёта, нагрузки и сочетания, рисунки изополей, таблицы проверок с формулами и пунктами СП, спецификация.
- каждая проверка: формула, значения, коэффициенты, вывод
- рисунки осадок, давлений, усилий и армирования
- верификация расчётного ядра на эталонных задачах

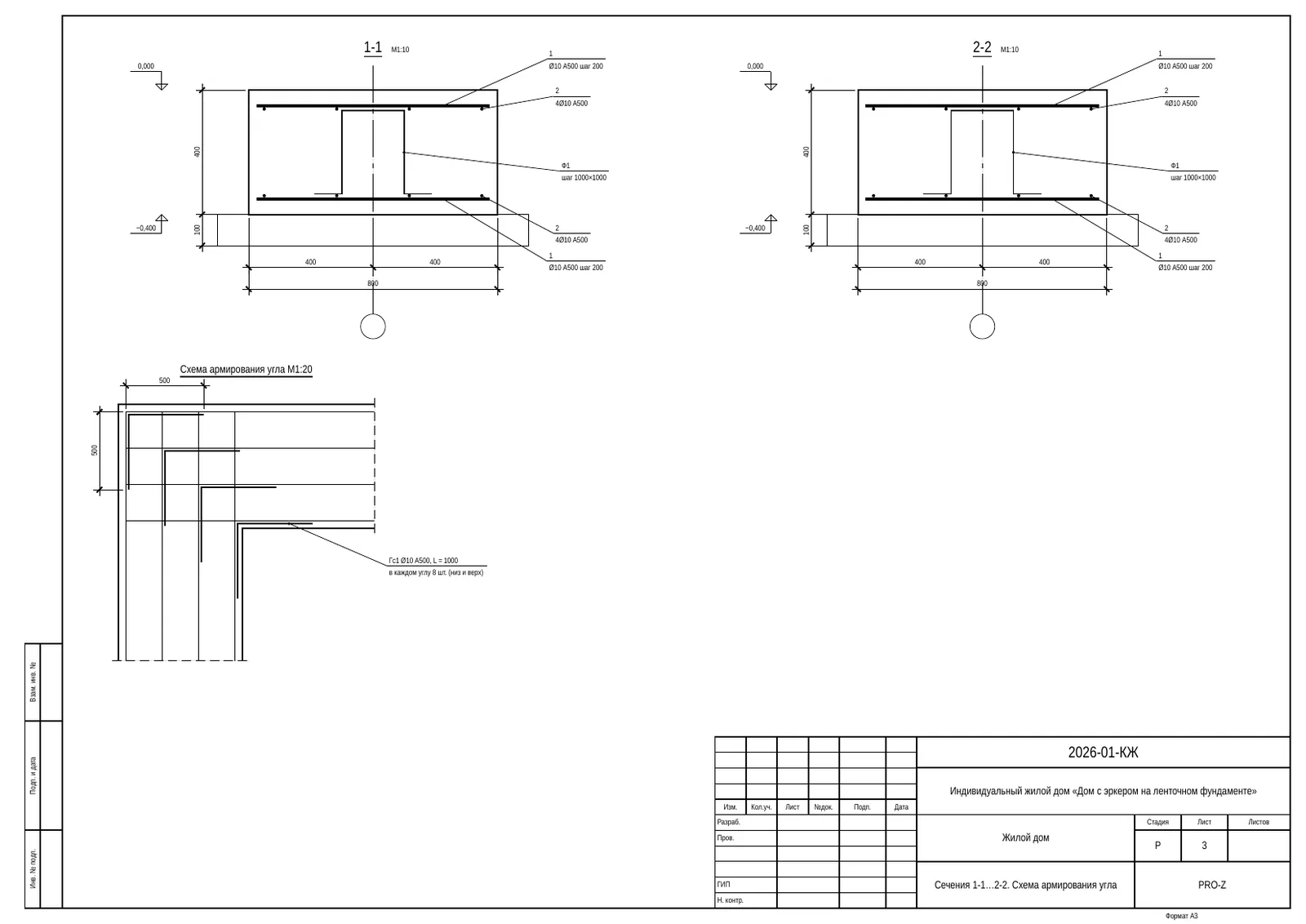

Комплект чертежей фундаментов КЖ
Листы формата А3…А1 с основной надписью: общие данные с ведомостями и указаниями, схема расположения фундаментов или опалубочный план плиты, схема свай, сечения с армированием, схема армирования углов, спецификация, ведомость деталей и ведомость расхода стали.
- оформление по ГОСТ Р 21.101-2020 и ГОСТ 21.501-2018
- армирование — из расчёта, марки и позиции стержней — автоматически
- шифр, объект, организация и подписи в штампе задаются в программе

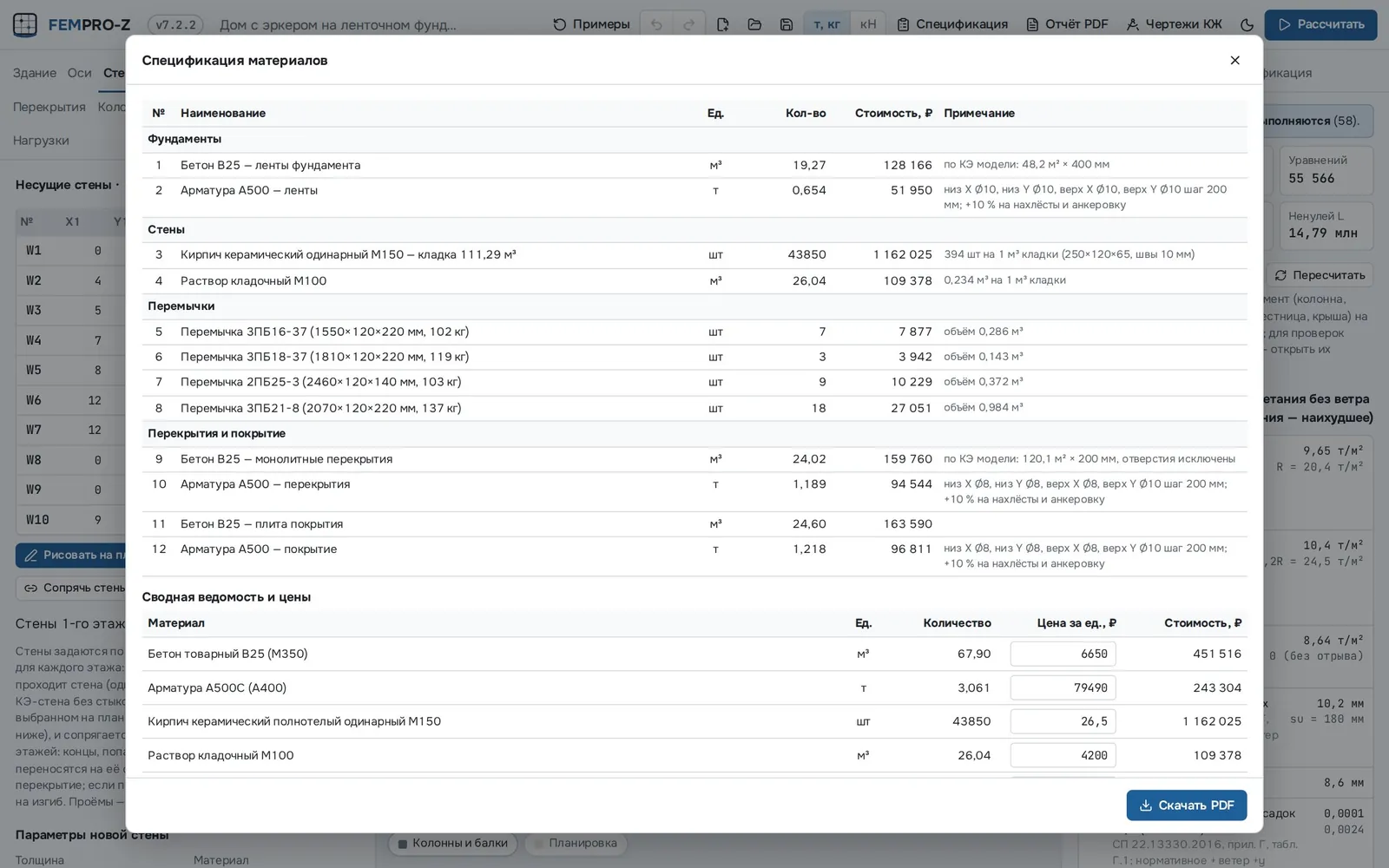

Спецификация материалов со стоимостью
Бетон по маркам, арматура по диаметрам и классам, кладка, металл, пиломатериалы — объёмы и массы из модели. Подставьте свои цены — получите смету материалов на коробку дома и выгрузку в PDF.
От регистрации до чертежей — четыре шага
Зарегистрируйтесь
Почта и пароль — и 3 дня пробного доступа. Карта для пробного периода не нужна.
Задайте дом
Оси, стены, проёмы, фундамент, перекрытия и крышу — на плане или таблицами. Или откройте готовый пример.
Нажмите «Рассчитать»
Сетка КЭ, нагрузки и сочетания — автоматически. Через секунды — изополя и список проверок с результатом.
Заберите документы
Отчёт о расчёте, чертежи КЖ и спецификация — в PDF. Проект хранится в облаке и открывается с любого компьютера.
Готовые примеры внутри программы — посчитайте их в пробной версии полностью
Для тех, кто проектирует и строит дома
Инженеры-конструкторы
Быстрый и обоснованный расчёт ИЖС: модель, проверки и документы без ручной сборки.
Проектные организации
Рабочие места для сотрудников, оплата по счёту, закрывающие документы, единый стандарт отчётов.
ГИПы и технадзор
Проверить решение подрядчика: хватает ли плиты, ленты или свай, где проблемные зоны.
Студенты PRO-Z
Учебная лицензия со всеми функциями — для курсовых, практики и разбора примеров.
Платите за доступ к программе — без сборов за проекты и расчёты
Количество проектов, расчётов, отчётов и чертежей не ограничено. Цены указаны с НДС 5 %.
Пробный
- все 10 примеров — расчёт и результаты полностью
- своя модель до 5×5 м
- изополя, проверки по СП, верификация
- без отчёта PDF, чертежей КЖ, спецификации, сохранения и печати
Месяц
- все возможности программы
- отчёт PDF, чертежи КЖ, спецификация
- проекты в облаке и в файлах
- обновления программы
Год
- всё из тарифа «Месяц»
- экономия 10 980 ₽ за год
- цена фиксируется на весь срок
- приоритетная поддержка
3 места — месяц
- все возможности программы
- сотрудники назначаются по e-mail
- оплата по счёту с расчётного счёта
- доступ открывается сам при поступлении оплаты
3 места — год
- всё из помесячного тарифа
- одна оплата и один акт на год
- переназначение мест при смене сотрудников
- приоритетная поддержка
Больше мест
- от 4 до 300 мест
- месяц или год
- счёт формируется сразу
- места можно докупить позже
Калькулятор для организации
Выберите число рабочих мест и срок — сумма и скидка считаются сразу. Счёт-оферта формируется в личном кабинете по реквизитам организации (подставляются по ИНН).
Учебная лицензия для студентов PRO-Z
Слушателям курсов PRO-Z доступ выдаётся бесплатно на срок обучения: все функции программы, на отчётах и чертежах — отметка «Учебная лицензия». Напишите нам с адреса, указанного при обучении.
Запросить учебную лицензиюКак проходит оплата
Физлица платят банковской картой через Т-Банк, кассовый чек приходит на почту. Организации получают счёт-оферту в PDF; после поступления оплаты доступ включается автоматически, акт формируется в кабинете.
Условия лицензионного договораPRO-Z — инженерная школа и инструменты для проектировщиков
PRO-Z МКЭ разработана командой PRO-Z, которая обучает проектировщиков и делает сервисы для строительного проектирования. Расчётное ядро проверяется на эталонных задачах — результаты сверки видны в программе на вкладке «Верификация» и в отчёте.
- проверки с явными формулами и ссылками на пункты СП — каждое число можно проследить;
- программа развивается по замечаниям практикующих конструкторов;
- данные — на серверах в России, проекты доступны только вам.
Частые вопросы
Что именно рассчитывает программа?
Жилые и небольшие общественные здания со стенами из кладки или монолита: несущие стены с проёмами и перемычками, монолитные перекрытия и покрытие, колонны и балки, лестницы, плоские и скатные крыши (деревянные стропила или ЖБ скаты) и фундаменты — плиту, ленту или забивные сваи с ростверком. Результаты: перемещения и осадки, усилия и напряжения, давление под подошвой, нагрузки на сваи, армирование плит и фундамента, проверки кладки, стропил, колонн и балок.
По каким нормам выполняются проверки?
Нагрузки и воздействия — СП 20.13330.2016; основания — СП 22.13330.2016; свайные фундаменты — СП 24.13330.2021; железобетон — СП 63.13330.2018; каменные конструкции — СП 15.13330.2020; деревянные — СП 64.13330.2017; стальные — СП 16.13330.2017; надёжность — ГОСТ 27751-2014. Чертежи оформляются по ГОСТ Р 21.101-2020 и ГОСТ 21.501-2018. В отчёте каждая проверка сопровождается формулой и пунктом нормы.
Нужно ли что-то устанавливать? Какой нужен компьютер?
Нет, программа работает в современном браузере: Chrome, Edge, Яндекс Браузер, Firefox. Расчёт выполняется на вашем компьютере, поэтому подойдёт обычный ноутбук; модель дома 12×10 м считается за секунды. Проекты сохраняются в облако личного кабинета или файлом на диск.
Что можно в пробной версии?
3 дня бесплатно: все встроенные примеры считаются полностью — с изополями, проверками и верификацией; в примерах можно менять нагрузки, материалы, толщины, этажность и грунты, но не оси стен. Собственная модель — до 5×5 м по наружным граням стен. Отчёт PDF, чертежи КЖ, спецификация, сохранение проекта и печать доступны в полной версии.
Как работает автопродление и как его отключить?
Тариф «Месяц» продлевается автоматически, чтобы работа не прерывалась. За сутки до списания приходит письмо с суммой и датой и ссылкой для отмены без входа в кабинет. Отключить автопродление или отвязать карту можно в личном кабинете в один клик — доступ сохранится до конца оплаченного периода. Годовой тариф оплачивается разово, без автосписаний.
Как оплатить организации? Будут ли закрывающие документы?
В личном кабинете укажите ИНН — реквизиты подставятся автоматически, выберите число мест и срок, и программа сформирует счёт-оферту в PDF и отправит его на почту бухгалтерии. Оплата счёта означает акцепт лицензионного договора. После поступления денег доступ включается автоматически, акт формируется в кабинете. Цены включают НДС 5 %.
Можно ли работать с разных компьютеров?
Да. Одно рабочее место — один пользователь и один одновременный сеанс: можно работать дома и в офисе, но не одновременно. Если программа открыта в другом месте, она предложит продолжить работу здесь.
Кто отвечает за результаты расчёта?
Программа — инструмент инженера. Расчётную схему, исходные данные и решения принимает и подписывает проектировщик. Мы публикуем методику и результаты верификации, чтобы любой результат можно было проверить.
Можно ли вернуть деньги?
Если программа не подошла, в течение 7 дней после первой оплаты напишите нам — вернём деньги за неиспользованный период. Подробно — в условиях возврата.
Есть ли бесплатный доступ для студентов?
Да, для слушателей курсов PRO-Z — учебная лицензия на срок обучения со всеми функциями. На отчётах и чертежах ставится отметка «Учебная лицензия». Напишите на you-engineer@bk.ru.
Посчитайте свой дом сегодня
Зарегистрируйтесь, откройте пример или задайте свой дом — и через несколько минут увидите осадки, усилия и проверки по СП. Три дня — бесплатно.
